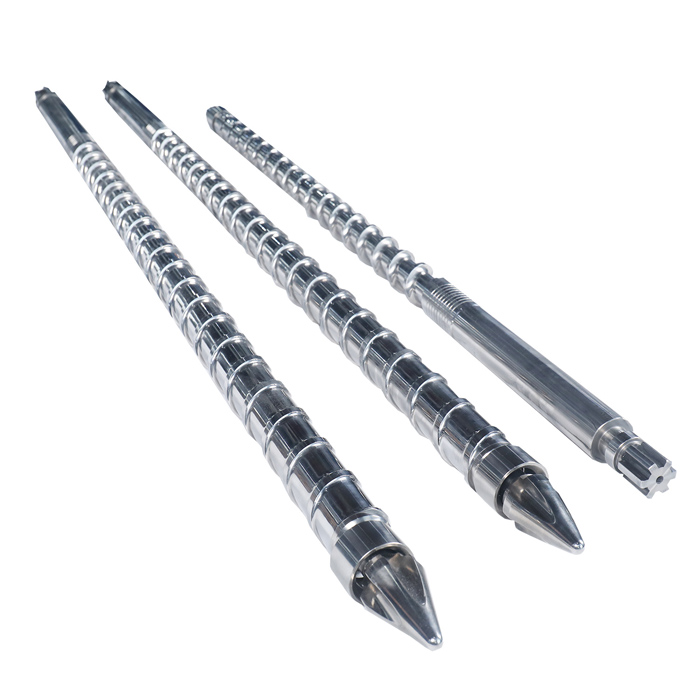

Injection Molding Screw Barrels: Ang Puso ng Modernong Plastics Manufacturing

Sa pagpoproseso ng mga plastik, kakaunti ang mga sangkap na kasing kritikal—at madalas na hindi napapansin—gaya nginiksyon paghubog tornilyo barrel. Ang precision-engineered assembly na ito ay higit pa sa paglipat ng materyal; ito ay natutunaw, naghahalo, at naghahatid ng mismong pundasyon ng bawat plastik na bahagi na ginagamit natin araw-araw. Habang hinihiling ng mga industriya ang mas mataas na katumpakan, mas mabilis na mga cycle, at mas napapanatiling operasyon, ang teknolohiya ng screw barrel ay sumasailalim sa isang tahimik ngunit makabuluhang ebolusyon.

Ang Pangunahing Pag-andar ng Screw Barrel

Ang bawat injection molding machine ay gumagana sa isang simpleng prinsipyo: gawing homogenous molten fluid ang mga solidong plastic pellets, pagkatapos ay i-inject ang fluid na iyon sa molde. Ginagawang posible ito ng screw barrel sa tatlong sunud-sunod na yugto—pag-plastic, pag-iipon, at pag-inject—habang tinatanggap ang mga pressure na hanggang 2,500 bar.

Sa madaling salita: kung angtornilyo barilesay ang puso ng makina, tinutukoy ng disenyo nito ang kalusugan ng iyong buong operasyon.

Alam ito ng sinumang nagtatrabaho sa injection molding: ang screw barrel ay ang "tiyan" ng makina — pasukin ang plastic, at kung ito ay "natutunaw" nang maayos at pantay na lalabas ay depende sa bahaging ito. Ang isang magandang set ng screw barrel ay nagpapanatili sa iyong makina na tumatakbo nang maayos sa loob ng maraming taon nang walang malalaking isyu. Ngunit piliin ang mali o pabayaan ang pagpapanatili, at makikita mo ang mga may sira na produkto sa pinakamainam, o isang kumpletong pagsara ng linya ng produksyon sa pinakamasama—at ang pagkawala ay hindi lamang ang halaga ng mga pamalit na piyesa, ngunit ang mahalagang lead time at tiwala ng customer.

Bakit "Maselan" ang mga Screw Barrels?

Ang mga screw barrel ay gumagana sa ilalim ng ilan sa mga pinaka-hinihingi na kondisyon sa pagmamanupaktura:

• Mataas na Temperatura: Ang mga temperatura ng bariles ay karaniwang mula sa 150°C hanggang 400°C, depende sa materyal na pinoproseso
• Mataas na Presyon: Maaaring umabot ang mga pressure ng iniksyon sa 1,500–2,500 bar — na maihahambing sa bigat ng isang maliit na kotse na pumipindot sa isang lugar na kasinglaki ng kuko
• Malubhang Pagkasuot: Ang mga materyales na pinalakas ng glass fiber, mineral filler, o flame retardant ay lubhang nakasasakit sa mga ibabaw ng tornilyo at bariles—tulad ng papel de liha na patuloy na kumakas sa metal
• Mga Panganib sa Kaagnasan: Ang mga materyales tulad ng PVC at POM ay maaaring maglabas ng mga corrosive na gas sa mataas na temperatura, na nagiging sanhi ng pag-atake ng kemikal sa panloob na dingding ng bariles

Dahil sa mga mahihirap na kondisyon sa pagtatrabaho na ito, ang screw barrel ay isa sa pinaka madalas na pinapalitan at pinaka-kritikal sa pagpili na consumable parts sa anumang injection molding machine.

Paano Ginagawa ang Screw Barrels?

Ang isang screw barrel ay maaaring magmukhang simple, ngunit ang proseso ng pagmamanupaktura nito ay napaka-sopistikado.

Paggawa ng tornilyo

Karaniwang ginagawa ang mga tornilyo mula sa nitrided steel o powder metallurgy high-speed steel, na hinuhubog sa pamamagitan ng precision turn at milling, pagkatapos ay tumigas sa pamamagitan ng nitriding o coating treatment upang mapabuti ang tigas ng ibabaw at resistensya ng pagsusuot. Ang mga higher-end na turnilyo ay pinahiran ng tungsten carbide o chromium-nickel alloy coatings, na nakakakuha ng katigasan hanggang HV 1200–1400 (Vickers hardness)—mahigit dalawang beses na mas matigas kaysa sa karaniwang nitrided screws.

Paggawa ng Barrel

Ang pangunahing teknolohiya ng barrel ay bimetallic centrifugal casting—isang layer ng alloy na lumalaban sa wear at corrosion (humigit-kumulang 1.5–2.5mm ang kapal) na sentripugal na inihagis sa panloob na dingding ng isang karaniwang steel tube. Maaaring umabot ang layer na ito sa HRC 58–64 (Rockwell hardness), na nag-aalok ng mas mahabang buhay ng serbisyo kaysa sa mga karaniwang barrel. Bagama't mas mahal, ang ganitong uri ng bariles ay mahalaga kapag nagpoproseso ng mga materyal na puno ng salamin o lubhang nakasasakit.

Paano Pumili ng Tamang Screw Barrel? Tatlong Gintong Panuntunan

Maraming mamimili ang nagtatanong "alintornilyo barilesay ang pinakamahusay," ngunit sasabihin sa iyo ng mga makaranasang technician: walang iisang pinakamahusay na opsyon—ang isa lang na akma sa iyong mga pangangailangan. Sundin ang tatlong praktikal na panuntunang ito:

Panuntunan 1: Itugma ang Screw sa Iyong Materyal

Panuntunan 2: Itugma ang Mga Parameter ng Machine

Huwag lang tingnan ang mismong turnilyo—siguraduhing tugma ang kapasidad ng pag-injection at length-to-diameter ratio (L/D) sa iyong makina.

L/D Ratio: Ang ratio ng mabisang haba ng turnilyo sa diameter. Ang karaniwang saklaw ay 18:1 hanggang 25:1. Ang mas mataas na mga ratio ay nagpapabuti sa kalidad ng pagpapaplastikan para sa mga hinihingi na materyales, ngunit pinapataas din ang oras ng pagkatunaw ng paninirahan at paggugupit ng init—ang mga materyal na sensitibo sa init ay maaaring bumaba.

Compression Ratio: Ang ratio ng pagbabago ng volume sa buong feeding, compression, at metering zone ng screw. Karaniwang ginagamit ng mga plastik na pangkaraniwang layunin ang 2.5:1 hanggang 3.5:1; Ang PVC at iba pang materyal na sensitibo sa init ay nangangailangan ng mas mababang compression ratio upang mabawasan ang shear heating.

Praktikal na tip: Kapag may pag-aalinlangan, tingnan ang iyong orihinal na manual ng makina o direktang magtanong sa manufacturer ng kagamitan—sila ang pinakamahusay na nakakaalam sa kanilang mga makina at makakapagbigay sa iyo ng pinaka maaasahang payo sa pagtutugma.

Panuntunan 3: Tingnan ang Kabuuang Gastos, Hindi Lang Presyo ng Pagbili

Saklaw ng presyo ang mga screw barrel set mula sa ilang libo hanggang sampu-sampung libong dolyar. Ngunit tinitingnan ng mga bihasang mamimili ang gastos sa bawat bahagi na ginawa. Ang isang mas murang tornilyo na napuputol sa loob ng tatlong buwan ay maaaring aktwal na nagkakahalaga ng higit sa isang premium na tornilyo na tumatagal ng higit sa isang taon—dahil ang downtime at paggawa para sa pagpapalit ay kadalasang lumalampas sa pagkakaiba sa presyo.

Pang-araw-araw na Pagpapanatili: Limang "Don't"

Kahit na ang pinakamahusay na screw barrel ay mabibigo nang maaga nang walang wastong pagpapanatili. Narito ang limang praktikal na tip mula sa mga nakaranasang technician:

1. Huwag simulan ang malamig. Palaging painitin nang mabuti bago simulan ang makina. Kapag naabot na ang itinakdang temperatura, hawakan ito ng 15–20 minuto upang hayaang lumawak nang pantay ang turnilyo at bariles. Kung magsisimula ka sa isang malamig na makina, ang hindi pantay na pagpapalawak ng thermal ay maaaring maging sanhi ng pag-agaw ng tornilyo sa loob ng bariles—at nangangahulugan ito ng ganap na pagkasira.

2. Huwag laktawan ang mga materyales sa pagpapatuyo. Ang mga hygroscopic na materyales tulad ng PA at PET ay dapat patuyuin sa kanilang tinukoy na moisture content bago iproseso. Ang kahalumigmigan sa mataas na temperatura ay nagdudulot ng hydrolytic corrosion ng turnilyo at bariles—hindi mo ito makikitang nangyayari, ngunit ang pinsala ay naiipon sa paglipas ng panahon.

3. Huwag kalimutang suriin ang non-return valve. Ang non-return valve (check ring) ay ang pinakamabilis na suot na bahagi ng screw assembly. Regular na suriin ito at palitan ito kapag isinusuot. Kung hindi ito nakatatak nang maayos, ang materyal ay tatagas pabalik sa panahon ng iniksyon, na magdudulot ng hindi pare-parehong mga timbang ng shot at tumataas na mga rate ng pagtanggi.

4. Huwag hayaang walang laman ang turnilyo. Kung maubusan ng materyal ang hopper, ihinto kaagad ang makina o agad itong punan muli. Ang pagpapatakbo ng tornilyo na walang laman sa loob ng bariles ay nangangahulugan ng metal-on-metal contact—pagkatapos lamang ng ilang beses, ang turnilyo at bariles ay nasira.

5. Huwag laktawan ang proteksyon sa kalawang habang nagsasara. Para sa pinahabang downtime (hal., mga pagsasara ng holiday), palaging linisin ang bariles na may purging compound tulad ng PP o PE, pagkatapos ay lagyan ng rust preventive oil bago i-seal. Kung hindi, makakahanap ka ng kalawang sa inner barrel wall sa pagsisimula—at lalabas ang iyong mga produkto na puno ng mga itim na batik. Hindi ito katumbas ng gulo.

Kailan Oras na Palitan ang Iyong Screw Barrel?

Panoorin ang mga senyales ng babalang ito—ipinapahiwatig ng mga ito na oras na para isaalang-alang ang pagpapalit:

Hindi pare-pareho ang mga timbang ng bahagi: Ang mga bahagi ay nag-iiba nang malaki sa timbang sa ilalim ng parehong mga setting at amag

Mga itim na batik o dilaw na guhit sa mga bahagi: Ang materyal ay humihina sa loob ng bariles—kadalasan ay tanda ng labis na paggugupit na init mula sa pagkasira ng tornilyo

Pinababang throughput: Mas kaunting materyal na output sa parehong bilis ng turnilyo—nangangahulugan na ang turnilyo ay pagod at hindi gaanong mahusay

Hindi normal na tumataas ang presyon ng iniksyon: Kailangan ng mas mataas na presyon para makamit ang parehong bilis ng pag-iniksyon—nagsasaad ng pagkasira ng bariles o pagtaas ng clearance ng turnilyo

Kung makikita mo ang alinman sa mga ito, mag-iskedyul ng inspeksyon o pagpapalit sa lalong madaling panahon. Ang paghihintay hanggang sa kumpletong kabiguan ay malayong mas mahal kaysa sa pagpapalit nang maagap.
